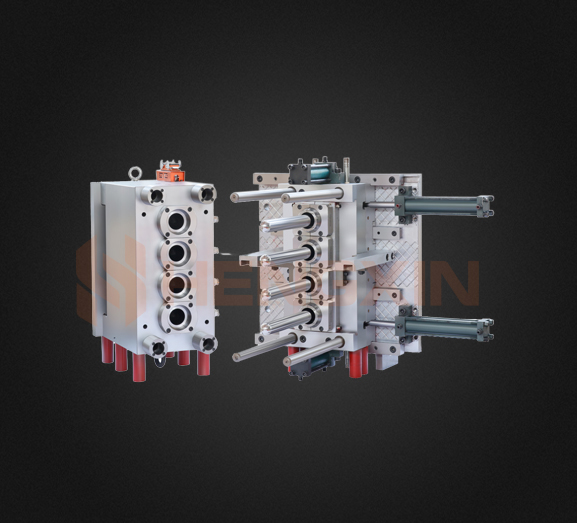

Sprickor uppstår ofta i formen under tillverkningsprocessen. Detta fenomen är ofta ett problem vid utformningen av formsprutningsformar. Sprickorna beror främst på inre eller yttre spänningar. Därför, för att förhindra att sugkoppen spricker, är det huvudsakligen genom Öka lutningsvinkeln för urformningen, samtidigt som formens jämnhet bibehålls, ställ in avgasspåret och öka insprutningshastigheten. I detta dokument analyseras och designas formsprutningsdesignen för huvudsugkoppen av plast i detalj, och installationen och underhållet av formen sammanfattas, vilket förbättrar formens användningseffektivitet och livslängd.
(1) Bestämning av platsen för delningsytan Valet av delningsytan är en viktig del av formdesignen, så denna artikel fokuserar på formdesignen för sugkoppsstrukturen. Avskiljningsytans utformning är ofta att beakta att plastdelen inte kan komma ut ur formen efter att ha formats i formen, så det är nödvändigt att utforma avskiljningsytan. Baserat på denna princip bör vi välja den största konturlinjen för plastdelen av avskiljningsytan. Lyckligtvis är det på ett horisontellt plan, vilket sparar material och är bekvämt för transport. Formning behöver ofta ta hänsyn till många aspekter i formningen, istället för att designa den ensam måste den kombinera formen på plastdelarna.
(2) Utformning av gjutsystemet Huvudkanaldesign Huvudkanal hänvisar till sektionen av flödeskanalen mellan formsprutningsmaskinens munstycke och den delade kanalen. Mitten av huvudkanalen och mitten av formsprutningsmaskinens munstycke ligger på samma raka linje. Formen på huvudkanalen är i allmänhet konisk eller cylindrisk, med en viss konvinkel. För att underlätta urtagning av kallt material och förbättra flödeshastigheten är formen på huvudkanalen i allmänhet konisk eller cylindrisk med en viss konvinkel. Munstyckets främre sektion, ändöppning: d=Ф4mm, munstyckets främre sfäriska radie: r=18m Beroende på förhållandet mellan formens huvudkanal och munstycket: R=r (1～2)mmD=d (0,5～1)mm Ända diameter D = 4,5 mm. Ytgrovhetsvärdet Ra för flödeskanalen är 0,08 μm. 2. Utformningen av löparen är en kanal mellan huvudkanalen och grinden. I multikavitet tillhandahålls vanligtvis shuntkanaler. För att underlätta tillverkningen tar formshuntkanalen en halvcirkulär form och är anordnad på den fasta formens basplatta
